LAPORAN
PRAKTIKUM
A. TUJUAN
PRATIKUM
1. Agar
mahasiswa/i mampu mengkonfigurasikan pc dalam file sharing dan printer sharing
B. WAKTU
& TEMPAT PRAKTIKUM
1. Waktu
Praktikum : selasa, 08 Oktober (pukul 11 : 00 wib-selesai)
2. Tempat
praktikum : Laboraturium jaringan komputer Politeknik sekayu.
C. PERALATAN
DAN BAHAN
1. Peralatan
a. Pc/Laptop
b. Switch
2. Bahan
a. Sebuah
kabel UTP bertipe straight
Keterangan :
1. Memiliki satu buah switch
2. Empat
buah laptop/pc yg memiliki IP ADDRES masing :
√ 192.168.100.19
192.168.100.26
192.168.100.20
192.168.100.21
A. KESELAMATAN
ALAT & KESELAMATAN KERJA
Keselamatan Alat
1.
Gunakan alat sesuai fungsi
2.
diletakan di tempat yang kering dan aman
3.
kembalikan ke tempat semula supaya menghindari kehilangan pada alat
Keselamatan
kerja
1.Berdoalah
sebelum memulai pekerjaan
2.Gunakan
sarung tangan untuk menghindari dari luka terjepit
3.Gunakan
alas kaki
4.Gunakan
gelang anti stantis untuk menghindari kejutan listrik
5.Gunakan
baju Praktek
6.jagalah
kebersihan lingkungan Kerja
7.Semua
mahasiswa diharap peduli terhadap keselamatan kerja
F. TEORI
1. Materi
Berikut beberapa teori dari alat-alat
yang digunakan dalam praktikum serta proses-proses dalam praktikum ke tiga:
a. Laptop atau PC : perangkat yang digunakan untuk
mengolah data. Perangkat ini dibagi menjadi dua bagian perangkat lunak
(software) dan perangkat keras (hardware).
b. Printer : merupakan perangkat keras yang berfungsi
sebagai alat cetak.
c. File Sharing : merupakan aktivitas yang
memungkinkan user satu dapat berbagi file dengan user lainnya. Dengan
memanfaatkan internet sebagai media.
d. Printer Sharing : merupakan aktivitas yang yang
memungkinkan para user dapat memanfaatkan perangkat keluaran printer.
e. Intenet Protocol : merupakan suatu identifikasi perangkat
jaringan pada jaringan protoko TCP/IP atau dalam pengertian lainnya IP Address
adalah alamat ayang diberikan ke jaringan dan perangkat jaringan yang
menggunakan protokol TCP/IP secara teori struktur IP Address terdiri dari 32
bit (Ipv4) angka biner yang dapat dituliskan sebagai empat angka desimal yang
dipisahkan oleh tanda titik seperti 192.16.10.1
Ip address terdiri dari dua bagian
yaitu network id dan host id, yang mana network id menetukan alamat dari
jaringan dan host id menentukan dari peralatan jaringan. Secara sederhana dapat
dianalogikan dengan pemberian alamat rumah dimana tempat tinggal kita berada.
IP Address digunakan sebagai alamat dalam hubungan antar host di internet
sehingga merupakan sebuah sistem komunikasi yang universal karena merupakan
pengalamatan yang telah diterima diseluruh dunia. Dengan menentukan IP Address
berarti kita telah memberikan identitas yang universal bagi setiap interface
komputer. Jika komputer memiliki dua interface berarti kita harus memberikan
dua IP Address.
f. PING : merupakan kepanjangan dari Packet Internet Gopher yang
digunakan sebagai program utilitas untuk memeriksa koneksi jaringan yang
berbasis teknologi Transmission Control Protocol/ Internet Protocol (TCP/ IP).
Dengan menggunakan perintah “ping”, dapat menguji dan mengetahui apakah sebuah
komputer terhubung dengan komputer
lainnya atau tidak. Dengan
mengirimkan perintah ping dan mendapatkan respon setelahnya.
g. Kabel straight : merupakan jenis kabel yang berfungsi sebagai
penghubung antara 2 buah perangkat yang berbeda.
Spesifikasi Teknisi dari twisted
pairs adalah :
1. Jarak terjauh 100 meter
2. Dihubungkan dengan konektor Rj-45.
3. Memiliki beberapa kategori, yaitu : kategori 1,2,3,4, dan
5.
4. Masalah yang dihadapi adalah:
crosstalk.
2. Skema Konfigurasi
Skema konfigurasi file sharing, map
network drive dan printer sharing menggunakan kabel UTP model Cross Over
adalah:
Terdiri dari beberapa buah komputer
atau PC yang saling berhubungan dengan Switch sebagai perantara dan sebuah
kabel Cross Over.
Dengan kriteria praktikum sebagai
berikut:
a. Menghubungkan PC sesuai topologi
b. Set IP Address dan Hostname, analisa Ping
c. Sharing Folder dengan keterangan judul KIRIM(Send)
d. Buka file share dari komputer lawan
e. Copy file nama kawan.txt ke Local
Disk
G.LANGKAH KERJA
1.Pertama kita siapkan Alat dan Bahan
-
4 buah Laptop/pc
-
4 buah kabel straight
-
1 buah switch
2. selanjutnya hubungkan laptop/pc ke
siwtch menggunakan UTP tipe straight
3. pastikan terdahulu kabel terhubung
dengan switch dengan indikasi lampu pada port switch menyala
4. berikutnya konfigurasi IP ADDRES
5. Buka Command
Prompt selanjutnya lakukan pengepingan dengan cara mengetikan ping 192.168.100
no absen yg akan kita kita lakukan pengepingan.
Keterangan
: apabila hasilnya berupa Reply from 192.168.100. (no absen) maka terhubungnya
antara komputer kita dengan komputer lawan
6. agar
lawan dapat mencopy file. Lakukan setting sebagai berikut
a.
Buka control panel, klik netwotk and internet, kemudian klik network and
sharing center, pilih Advanced sharing settings dan klik Turn on network
discovery pada Network discovery dan klik Turn on file and printer sharing pada
File and printer sharing. Klik Save changes
b. Buatlah
atau pilihlah folder (bioadata diri) yang akan di kirm pada lawan trus klik
kanan, pilih properties

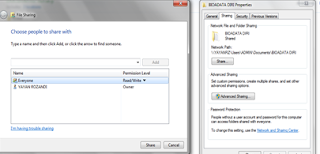

c. Kemudian
pilih advanced sharing, kemudian klik share.
d. Selanjutnya
pada everyone, klik kanan pilih Read/Write. Hal ini dikarenakan file yang
dishare akan dibaca dan dicopy oleh lawan sehingga fungsi yang tapat
menggunakan Read/Write. Klik Share
e. Setelah
klik share. Akan muncul notification your folder is shared yang berarti folder
sudah berhasil di share. Klik done
7. copy file
laptop lawan yang telah di share ke local dick.
a. buka network dan pilih PC
lawan yang di kehendaki
b. buku
PC yang di akan dituju, pilih nama lawan.txt. dan klik kanan pilih copy
c. buka
local disk yang dikehendaki untuk di copy, klik kanan dan pilih paste.
H. KESIMPULAN
Dari hasil
pratikum yang telah kita lakukan, dapat kita simpulkan bahwa melakukan file
sharing dengan menggunakan kabel UTP yang bertipe straight dengan media switch
dapat memberikan kemudahan dan lebih hemat waktu dalam sharing file
dibandingkan dgn menggunakan sebuah media seperti flashdick atau cd room bisa
memakan waktu anda. akan tetapi sharing
memggunakan kabel UTP yg bertipe straight ini memiliki kelemahan yaitu dimana
penggunaan kabel memiliki batas maksimum dalam penerapannya pada jarak tertentu
akan mengganggu proses transmit file
